图名线该用双线还是单线？

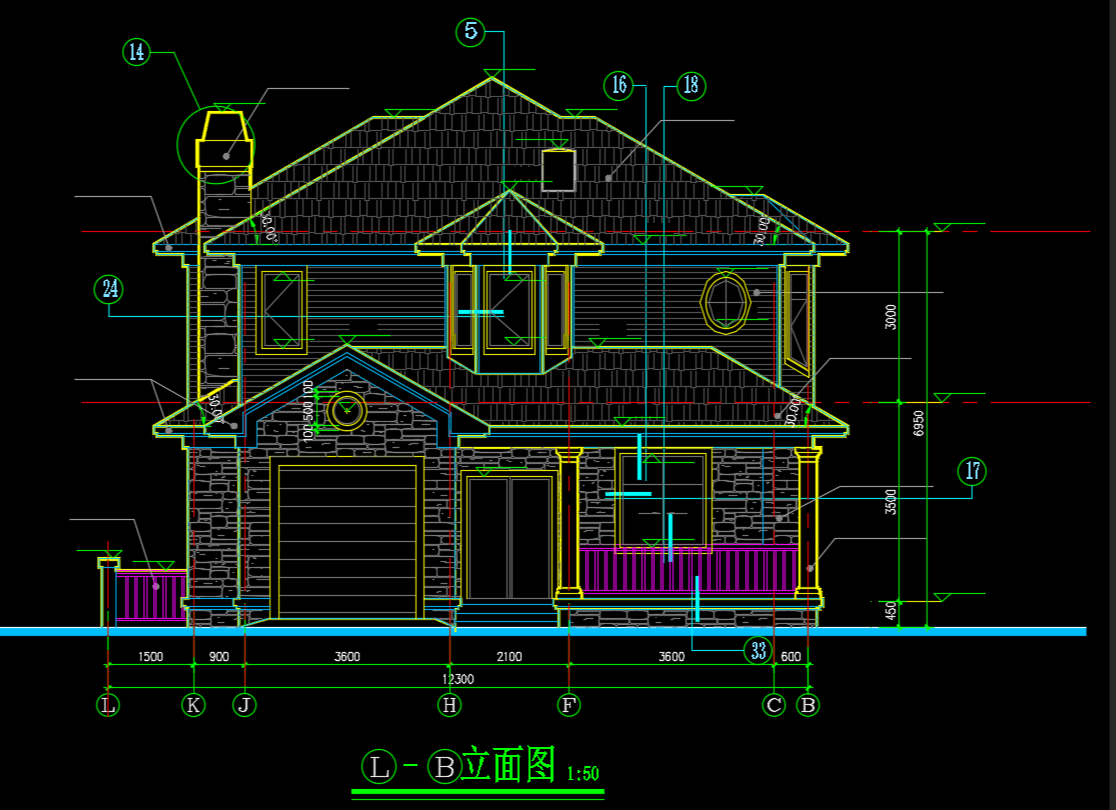

下面这个图，是一栋房子的立面图，最下方的“L-B立面图”就是它的图名。图纸1 图名，就是字面意思，就是给某个图命个名。

上面那个图的图名，下面是画了2条线的，一粗一细。这个下划线，我是管它叫做图名线，你想管它叫图名下划线也行，这个东西没有具体的标准，我查了GB/T500012001版、 2010版、2017版，都没有找到具体的叫法。在GB/T50104和GB/T50104中，也是无法找到具体的名称。

姑且就叫它图名线吧。

图名线这个东西，其实有点儿意思。

到bing.com去搜索一下 engineering drawing，会发现各种各样的工程图纸，这些图纸有的画了图名线，有的则没有画。看起来，画不画图名线，是个比较随意的事情。

拿bing.com而不是国内的搜索引擎搜索，这个应该不必解释原因。至于为什么不搜索“工程图纸”，而是要搜索英文单词，原因也十分简单，我们现在用的技术制图那一套东西，本来就是从外面传进来的。

传进来之后，就有了特色。在这里，所有的图纸，至少我见过的所有的图纸，无论哪个专业的，通通都是画了图名线的。😁

画不画图名线，这是图名线有意思的地方之一。

画单线还是画双线，这是图名线有意思的地方之二。

还是先说外面的情况。前面说了，外面对于图名线这个东西比较随意，画不画两可。在画的时候，他们都是画的单线，没有看到画双线的。

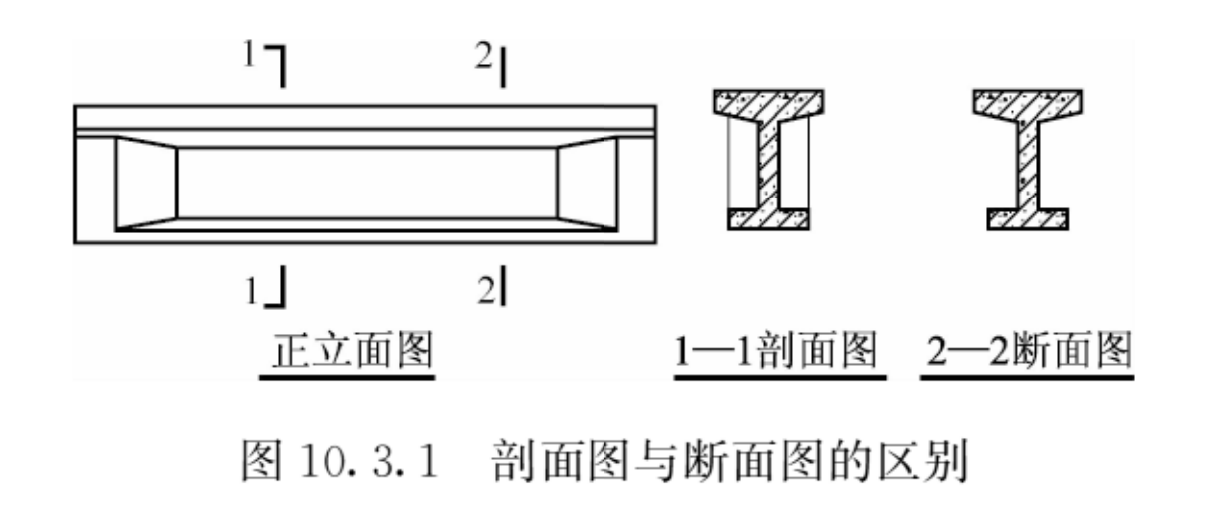

咱们这边，则是没有不画的，都画。都画也画成了两种，有单线有双线。查了很多资料，没有搞明白画双线是怎么来的，GB/T50001各个版本的配图通通都是单线。图纸2

在找不到具体的文字材料的情况下，画双线这种做法，只能解释为一种绘图习惯了。或者，高情商一点的说法，就是一种传统做法。😂

说实在的，画双线其实比较麻烦。用钢笔的话要换不同粗细的笔，还要小心保持2条线的平行。用cad画也不简单多少，用pl的话要画1根线，偏移，再改线宽，哪怕是直接用line，偏移之后总得改图层或颜色吧，总要找个办法控制打印线宽吧？🤣

和双线的略繁琐的绘制过程相比，单线就友好多了。在技术图纸当中，图名这种装饰性的东西，搞简单一点没有什么不好的，再说了，画双线本来就没有什么依据。

所以，还是用单线吧。
