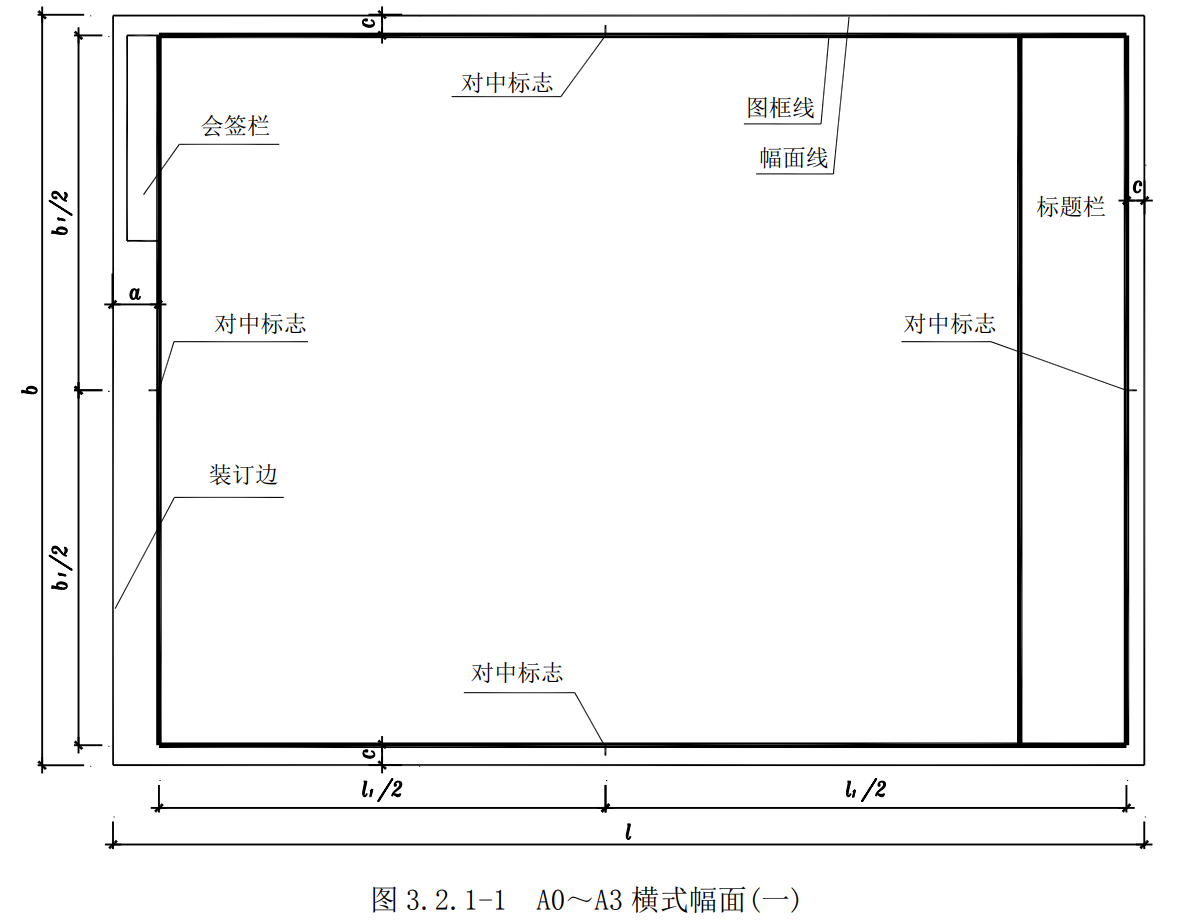

典型的工程图纸，都是包含了图框的。典型的图框，就是下图这个样子的。 图框

实际上，这个图是GB/T50001的配图，下方的编号就是它在这个技术标准的图号。

图框

在这个图里边，有2个最主要的“框”，一是外面的细线构成的“外框”，二是内侧的粗线构成的“内框”， 它们被称作“幅面线”和“图框线”。幅面线的作用，是用以说明图纸的幅面大小。图框线的作用， 是用以表明图纸绘图区域的大小和它在“纸”上的平面位置。

外框线（幅面线）和内框线（图框线），这两个合在一起就是一组常说的“图框”。注意，会签栏和标题栏， 跟图框其实是两回事。

幅面

幅面的意思是打印成多大的“纸”，比如，A2幅面就应该打印成A2那么大的纸。

这里边有个有趣的问题：为什么要把纸的大小画出来？

对于很多人来说，放在打印机里边的纸无外乎就是A4纸和A3纸，不管哪一种，纸的大小是已知的也是固定的。 在这种情况下，把纸的大小画出来似乎是没有必要的，比方说，我们在编辑word文档的时候就不会纸的范围画出来， 顶多设置一下页面尺寸。

工程图纸与word文档的区别，至少有2点：

  1. 工程图纸没有办法像word文档那样“设置页面尺寸”；
  2. 工程图纸的打印机没有固定的纸张大小。

无法“设置页面尺寸”的意思，就是可以想象成你是在一张无限大的“纸”上画图，“图”的大小也是不固定的， 可大可小。没有固定的纸张大小，意思是可以打印到任意尺寸的“纸”，并不仅仅局限于一两种纸张大小。

结论

至此，应该可以下结论了，pdf文件不需要外框线（幅面线），因为pdf文件自身包含了纸张大小的信息。
